Всем привет!!
Хочу поделиться макетом нарезки шаблонов для часовых ремешков из акрила.
В комплект входит кейс для хранения, планка для обрезки заготовок, и 20 размеров шаблонов и подиумов: 16, 18, 18-16, 20, 20-16, 20-18, 22, 22-18, 22-20, 24, 24-20, 24-22, 26-24, 28-26, 19-16, 19-18, 21-18, 21-20, 23-20, 23-22
Макет имеет припуск 0.1мм на сторону, который в процессе резки заберёт лазер и по итогу шаблоны будут иметь нужный размер в соответствии с маркировкой.
Расстояние от кончика шаблона до центра первого отверстия 3см, 5 отверстий под пряжку с шагом 7,5мм(эти параметры вы можете отрегулировать под нужные вам)
Файл с пометкой «на скотч» необходимо резать с предварительным нанесением двустороннего скотча на акрил, так чтобы лазер резал и материал и скотч одновременно, это в разы упростит дальнейшее склеивание двух частей шаблона.
Очерёдность реза размечена различными цветами:
Зелёный - гравировка
Красный - контурный рез(нанесение тонкой гравировальной линии)
Голубой - рез в первый проход
Синий - рез во второй проход
Чёрный - рез в третий проход
--- Page 2 ---------------------------------------------
Макет нарезки шаблонов для часовых ремешков из акрила ⚒
Перейдя по ссылке к источнику - найдете подробное описание макетов.
Файлы в форматах DWG, CDR (открывать в векторных программах)
--- Page 3 ---------------------------------------------
автор - vk.com
Хочу поделиться макетом нарезки шаблонов для часовых ремешков из акрила.
В комплект входит кейс для хранения, планка для обрезки заготовок, и 20 размеров шаблонов и подиумов: 16, 18, 18-16, 20, 20-16, 20-18, 22, 22-18, 22-20, 24, 24-20, 24-22, 26-24, 28-26, 19-16, 19-18, 21-18, 21-20, 23-20, 23-22
Макет имеет припуск 0.1мм на сторону, который в процессе резки заберёт лазер и по итогу шаблоны будут иметь нужный размер в соответствии с маркировкой.
Расстояние от кончика шаблона до центра первого отверстия 3см, 5 отверстий под пряжку с шагом 7,5мм(эти параметры вы можете отрегулировать под нужные вам)
Файл с пометкой «на скотч» необходимо резать с предварительным нанесением двустороннего скотча на акрил, так чтобы лазер резал и материал и скотч одновременно, это в разы упростит дальнейшее склеивание двух частей шаблона.
Очерёдность реза размечена различными цветами:
Зелёный - гравировка
Красный - контурный рез(нанесение тонкой гравировальной линии)
Голубой - рез в первый проход
Синий - рез во второй проход
Чёрный - рез в третий проход
--- Page 4 ---------------------------------------------
Бесплатная выкройки нарезки шаблонов для часовых ремешков из акрила.
Файлы в форматах DWG, CDR (открывать в векторных программах).

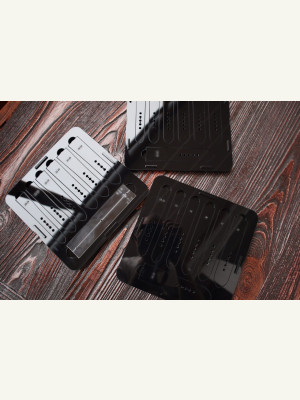

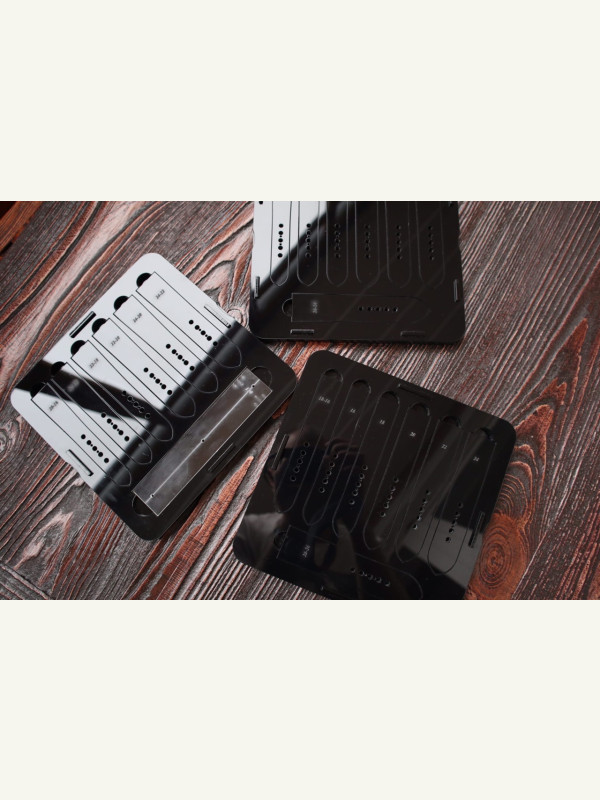

Набор шаблонов для создания часовых ремешков включает в себя:
• 20 шаблонов для обрезки ремешка о размерам(16, 18-16, 19-16, 20-16, 18, 19-18, 20-18, 21-18, 22-18, 20, 21-20, 22-20, 23-20, 24-20, 22, 23-22, 24-22, 24, 26-24, 28-26)
• 20 шаблонов для подиумов
• планка для нарезки заготовок

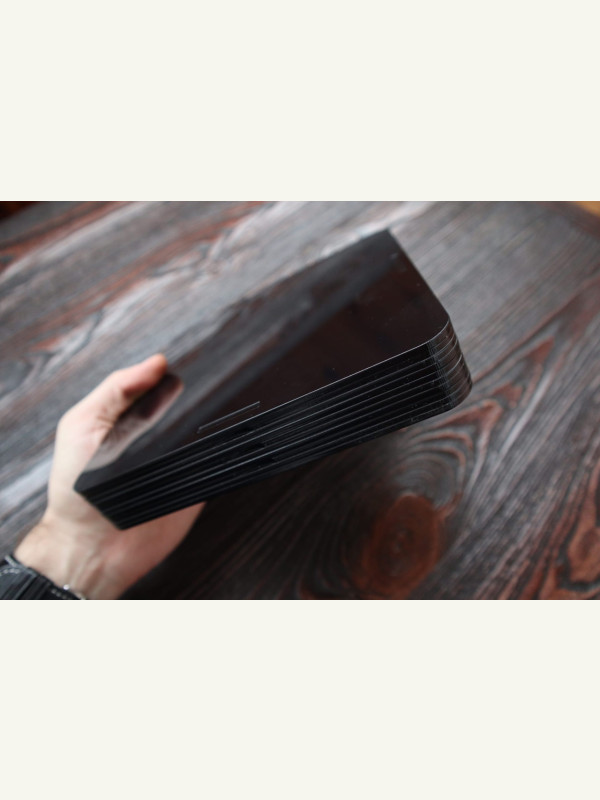

• компактный бокс для хранения(190х190х30мм)
